Servus, ich hoffe das entspricht jetzt deiner Vorstellung.
Unterfahrschutz und Heckstoßstange. Erste Tests mit dem Auflieger hab ich gemacht. Außenkurve K1 geht super, Innenkurve K1 nicht sonderlich gut. Da muss ich nochmal dran.
Ist aber fahrbar.
(132) System-Auflieger
Re: (132) System-Auflieger
Unterfahrschutz und Heckstoßstange. Erste Tests mit dem Auflieger hab ich gemacht. Außenkurve K1 geht super, Innenkurve K1 nicht sonderlich gut. Da muss ich nochmal dran.
Ist aber fahrbar.
3D-Ralle spezialisiert auf LKW An- und Aufbauten, Anhänger, Auflieger für Servo 140, 160 & 132
-
oerk
- Administrator
- Beiträge: 5619
- Registriert: Di 23. Apr 2013, 23:36
- Wohnort: Fürstenzell
- Kontaktdaten:
Re: (132) System-Auflieger
Naja, was heißt meinen Vorstellungen. Es war ja nur eine Idee.
Muss das Ergebnis mal in weniger knalligen Farben sehen, um es mir besser vorstellen zu können.
Muss das Ergebnis mal in weniger knalligen Farben sehen, um es mir besser vorstellen zu können.
Der Zigarettenanzünder ist kaputt.
Re: (132) System-Auflieger
Ich nehme die Farbe die gerade im Drucker ist. Wenn es bunt ist kann man die Sachen besser erkennen. Das sind ja nur Testdrucke. Für mich auch nur max 2 farbig.
3D-Ralle spezialisiert auf LKW An- und Aufbauten, Anhänger, Auflieger für Servo 140, 160 & 132
Re: (132) System-Auflieger
Tiefbett-Auflieger mit Trägersystem
Gesamtlänge: 270mm
Breite ohne Seitenführung: 57mm
Seitenführung: individuell verschiebbar zum klemmen oder kleben
Ladefläche: Systemträger
Ladefläche Länge: 210mm
Felgen: 12mm mit O-Ringe oder 14mm V3 Hinterreifen
wahlweise 2 Achsen oder 3 Achsen
Wichtig Aufbau:
Bei 14mm Felgen, muß die Ausgleichsbuchse am Aufnahmezapfen eingesteckt werden,
damit steht der Auflieger gerade. Bei 12mm Felgen einfach weglassen.
Viel Spaß
Gesamtlänge: 270mm
Breite ohne Seitenführung: 57mm
Seitenführung: individuell verschiebbar zum klemmen oder kleben
Ladefläche: Systemträger
Ladefläche Länge: 210mm
Felgen: 12mm mit O-Ringe oder 14mm V3 Hinterreifen
wahlweise 2 Achsen oder 3 Achsen
Wichtig Aufbau:
Bei 14mm Felgen, muß die Ausgleichsbuchse am Aufnahmezapfen eingesteckt werden,
damit steht der Auflieger gerade. Bei 12mm Felgen einfach weglassen.
- Ausgleichsbuchse bei 14mm Felgen
- 12-fach Bereifung möglich
- Tripple-Achse
- Doppel-Achse
- Dateianhänge
-
- Tripple-Hinterachse_v1.stl
- (2.36 MiB) Noch nie heruntergeladen
-
-
- Seitenführung_v1.stl
- (4.77 KiB) Noch nie heruntergeladen
-
- Seitenführung_v1.jpg (29.48 KiB) 40 mal betrachtet
-
- Doppel-Hinterachse_v1.stl
- (1.43 MiB) 1-mal heruntergeladen
-
-
- Ausgleichsbuche _v1.stl
- (151.45 KiB) 1-mal heruntergeladen
-
- Ausgleichsbuche _v1.jpg (18.94 KiB) 40 mal betrachtet
-
- Aufnahme_v1.stl
- (424.3 KiB) 1-mal heruntergeladen
-
- Aufnahme_v1.jpg (34.28 KiB) 40 mal betrachtet
-
- Aufliegerbett_v1.stl
- (134.07 KiB) Noch nie heruntergeladen
-
Zuletzt geändert von Blade100 am Fr 31. Okt 2025, 18:58, insgesamt 2-mal geändert.
3D-Ralle spezialisiert auf LKW An- und Aufbauten, Anhänger, Auflieger für Servo 140, 160 & 132
Re: (132) System-Auflieger

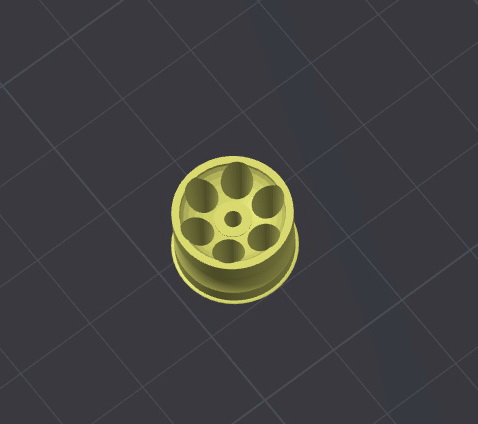

12mm und 14mm Felgen für Tiefbett-Auflieger
12mm für O-Ring
14mm für V3 Reifen
12mm für O-Ring
14mm für V3 Reifen
- Dateianhänge
-
- Felge_14mm_Auflieger_v2.stl
- (2.67 MiB) 1-mal heruntergeladen
-
-
- Felge_14mm_Auflieger_v1.stl
- (2.56 MiB) Noch nie heruntergeladen
-
-
- Felge_12mm_schmal_Auflieger_v2.stl
- (2.51 MiB) 1-mal heruntergeladen
-
- Felge_12mm_schmal_Auflieger_v2.jpg (9.75 KiB) 39 mal betrachtet
-
- Felge_12mm_schmal_Auflieger_v1.stl
- (2.41 MiB) 1-mal heruntergeladen
-
- Felge_12mm_schmal_Auflieger_v1.jpg (10.13 KiB) 39 mal betrachtet
